Скорлупы ППУ – это изделие, выполненное из жесткого вспененного полиуретана, предназначенное для изоляции трубопроводов различного назначения. Скорлупы имеют полукруглую форму их диаметр равен наружному диаметру изолируемой трубы. Каждая скорлупа имеет стандартную длину 1 метр.

Скорлупа может иметь 2-4 сегмента. Количество сегментов определяется диаметром трубы. В месте стыка сегменты скорлуп имеют специальные замки, что способствует их плотной стыковке, позволяет предотвратить возникновение щелей и утечку тепла.

В процессе теплоизоляции трубопроводов сегменты склеивают пенополиуретановым клеем (может применяться монтажная пена), а потом стягивают металлическими или полиэстеровыми хомутами.

Главное назначение скорлуп ППУ – максимальная теплоизоляция и снижение потерь тепла.

Толщины скорлуп ППУ

ppu-skorlupy-2

Параметры, необходимые для расчета толщины ППУ скорлупы:

  • диаметр изолируемой трубы;
  • температура энергоносителя;
  • климатическая зона, в которой пролегает трубопровод;
  • требования к теплоизоляции трубы;
Нормы производства скорлуп ППУ

ППУ скорлупа производится в соответствии со СНиП 41-03-2003 и СП 41-103-2003 по нормированной величине теплового потока.

Диапазон толщин скорлуп производимых ОАО «РИАТ»

Наша компания выпускает пенополиуретановые скорлупы следующих толщин: 30, 40, 50, 60, 70, 80, 100 мм, в соответствии с заказом клиента.

Выпускаемые сегменты скорлуп имеют поперечные и продольные замки, облегчающие монтаж, предотвращающие образование щелей, снижающие тепловые потери в местах их стыка. Склеивание сегментов позволяет достичь практически бесшовного слоя теплоизоляции.

Теплоизоляцию изгибов труб выполняют с помощью отводов ППУ, размеры которых подбирают под размеры металлического отвода.

Покрытие скорлуп

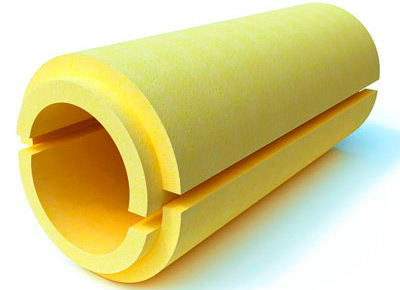

Изготавливают скорлупы без покрытия или с покрытием из:

  • крафт бумаги;
    ppu-skorlupy-3

    Высокопрочная бумага из слабопроваренной длинноволокнистой сульфатной целлюлозы ТУ5768-054-13021446-2008.

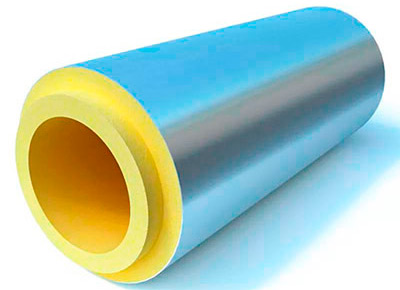

  • армофола;
    ppu-skorlupy-4

    Алюминиевая фольга толщиной 9-50 мкрн наклеенная на стеклоткань или стеклосетку) ТУ5768-054-13021446-2008.

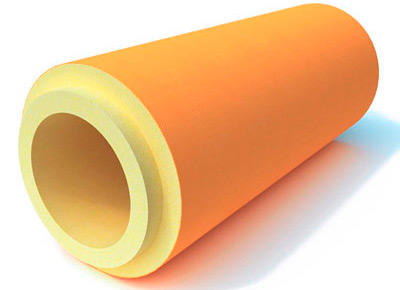

  • стеклопластика;
    ppu-skorlupy-5

    ТУ5768-054-13021446-2008.

Покрытие необходимо при установке скорлуп на открытых трубопроводах, которые не будут закрываться металлическим кожухом. Покрытие оберегает скорлупы от деструктивного воздействия солнечного УФ излучения.

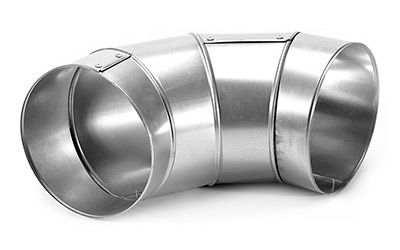

Для антивандальной защиты скорлупы после монтажа закрывают кожухом из оцинкованного листа, толщиной не менее 0,55 мм, с поперечными и продольными зигами.

Монтаж кожуха

Кожух монтируют с помощью саморезов с шагом 200 мм. Нахлест листов кожуха друг на друга должен составлять не менее 50 мм. Монтаж осуществляется по СНиП 41-02-2003, СНиП 41-03-2003, СНиП 41-103-2000.

Отводы ППУ

ppu-skorlupy-6

Повороты трассы трубопроводов изолируют с помощью ППУ отводов. ОАО «РИАТ» выпускает скорлупы ППУ на фасонные отводы с диаметрами 25-273 мм включительно с радиусом изгиба 90 градусов. Если нужны отводы с изгибом в 45 градусов, ППУ отвод разрезают пополам. Отводы большого диаметра изолируют прямыми скорлупами. Во время монтажа стыки вырезанных сегментов запенивают монтажной пеной.

ppu-skorlupy-6

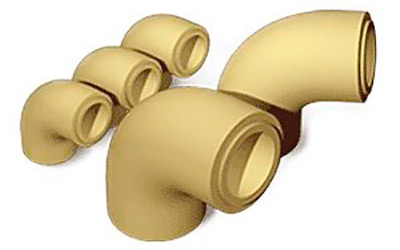

ОАО «РИАТ» выпускает ППУ отводы:

  • без покрытия;

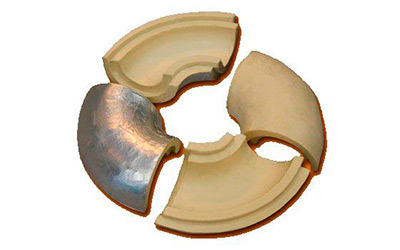

  • покрытые армофолом.

Сравнение ППУ с другими видами теплоизоляции

ppu-skorlupy-7

На сегодняшний день трубопроводы с ППУ изоляцией считаются современным и наиболее эффективным способом снижения тепловых потерь и защиты технологических трубопроводов от негативного воздействия внешней среды.

Главными преимуществами ППУ скорлуп являются высокие свойства теплоизоляции, экологичность и легкость монтажа.

ТеплоизоляторСр.плот-ность,(кг/м3)Коэф. тепло-проводности (Вт/м*К)ПористостьСрок эксплуатации (лет)Диапазон рабочих температур, °С
Пенополиуретан 40-80 0,020-0,030 закрытая 25-30 лет -120..+130
Минеральная вата 55-150 0,052-0,058 открытая Не более 5 -40..+350
Полистирол 30-60 0,040-0,050 закрытая Не более 7 -50..+110

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА СКОРЛУП ППУ

ПоказательЗначениеМетод анализа
Внешний вид и структура образца ППУ на вертикальном срезе при температуре от +20 до -25 °С Мелкая закрытоячеистая, однородная, без трещин и полостей, внутри образца допускается наличие отдельных укрупненных ячеек
Плотность, кг/м3 50-80 По п.1.1.16 ТУ
Прочность на сжатие при 10% линейной деформации, МПа 0,2 По п.1.1.16 ТУ
Прочность на изгиб, МПа 0,6 По п.1.1.16 ТУ
Теплопроводность Вт/м*К 0,019-0,025 СП 23-101
Паропроницаемость, мг/м*ч*Па, не более 0,05 ГОСТ 25898
Водопоглощение по массе за 24 часа, % 1,5 По п.1.1.16 ТУ

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

ppu-skorlupy-8

Профессионалы ОАО «РИАТ» изготавливают скорлупы ППУ в соответствии с ТУ 5768-054-13021446-2008. Процесс производства скорлуп осуществляется методом заливки под давлением в пресс-формы двухкомпонентной пенополиуретановой системы (А+Б). В течение 20-30 мин., в зависимости от размера и толщины скорлупы, система вспенивается, заполняет весь объем пресс-формы и застывает, превращаясь в жесткий пенопласт. После затвердевания скорлупы вынимают из пресс-форм и выдерживают при температуре 22-25 °С в течение нескольких суток.

После этого скорлупы ППУ отгружают заказчикам.

В производстве скорлуп используется оборудование лучших производителей из Германии и Италии и технологии компаний, имеющих многолетний опыт в производстве компонентов для изготовления изделий из ППУ. Благодаря этому ОАО «РИАТ» выпускает высококачественные пенополиуретановые скорлупы, что подтверждается сертификатами. Гибкая система скидок позволяет выбрать оптимальный вариант для каждого заказчика.

ПРЕСС-ФОРМЫ

Для производства ППУ скорлуп специалисты ОАО «РИАТ» используют пресс-формы, изготовленные на нашем предприятии. Наши пресс-формы позволяют выпускать теплоизоляционные полуцилиндры с отличным геометрическим соответствием и заданными технологическими параметрами.

МОНТАЖ

Материалы для монтажа

ОАО «РИАТ» выпускает скорлупы ППУ и поставляет, по желанию заказчика, полный набор комплектующих и расходных материалов для их монтажа.

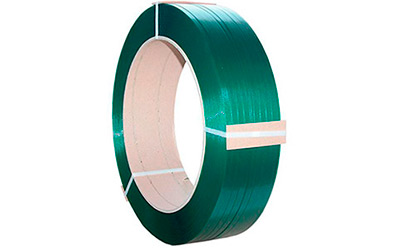

  • упаковочные металлические и полиэстеровые ленты;
  • пряжки для скрепления лент;
  • ручные натяжные машинки;
  • пенополиуретановый клей;
  • фольгированный скотч и др.
ppu-skorlupy-9

ТЕХНОЛОГИЯ

ppu-skorlupy-10

Малый вес скорлуп ППУ и удобство соединения сегментов, а также легкий способ крепления их на трубопровод, с помощью ручного инструмента, позволяет производить монтаж с высокой скоростью. Простая схема соединения и способ крепежа облегчает процесс теплоизоляции. Два рабочих без навыков и спецподготовки за одну смену могут провести теплоизоляцию трубопровода длиной до 300 п.м. Монтаж скорлуп можно осуществлять в любую пору года, но только в сухую погоду.

ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА

    1. Защита трубопровода от коррозии. ППУ скорлупы не могут предотвратить процесс коррозии труб, поэтому перед теплоизоляцией на трубопровод наносят специальные антикоррозионные составы.
    2. Крепление скорлуп ПЭТ-лентами. Первый погонный метр скорлупы крепят на трубопровод веревочной монтажной петлей. Потом сегменты выравнивают, запенивают или проклеивают замковую часть сегментов. Далее зафиксированные с помощью веревочной петли скорлупы стягиваются хомутом их ПЭТ-ленты и проволочной пряжки. Веревочные петли можно не использовать только при теплоизоляции трубопроводов малых диаметров (до 325 мм), а сразу стягивать скорлупы хомутом.

      ВАЖНО:Работы по монтажу скорлуп ППУ хомутами из ПЭТ-ленты производятся только при плюсовой температуре, так как при отрицательной температуре ПЭТ – лента теряет свою эластичность.

    3. Монтаж скорлуп хомутами из оцинкованного металла. В этом случае веревочные монтажные петли не используют. Стягивание сегментов скорлуп ППУ выполняют специальным ручным инструментом – натяжной машинкой.
    4. Замок между первым и вторым погонным метром скорлуп ППУ запенивают пеной или проклеивают ППУ клеем.
    5. Установка последующих скорлуп выполняется также как и предыдущих. Образовавшийся на стыках облой пены срезают. При использовании скорлуп ППУ покрытых армофолом, необходимо обезжирить края соединений сегментов и проклеить стыки фольгированным скотчем.

  1. Далее процесс монтажа повторяется.
ВАЖНАЯ ИНФОРМАЦИЯ
Согласно СНиП 41-02-2003 "Тепловые сети" для тепловой изоляции, выполненной из готовых формованных элементов, монтируемых в трассовых условиях (ППУ- и ППМ-скорлуп, минераловатных скорлуп, ламелей, и т.п.), предусматривается обязательное нанесение антикоррозионного покрытия на стальную рабочую трубу трубопровода. Пенополиуретан подвергается разрушению под действием ультрафиолетовых лучей. Скорость такого разрушения не значительная, до 0,08 мм/год, но все же желательно сразу позаботиться о выборе покрытия скорлуп ППУ.

Преимущества

Скорлупа ППУ имеет множество преимуществ по сравнению с другими теплоизоляционными материалами:

  1. Высокая теплостойкость.

    Скорлупы ППУ могут устанавливаться на теплопроводы с высокой температурой энергоносителя (до +150°С).

  2. Низкая теплопроводность.

    Пенополиуретан имеет наиболее низкий коэффициент теплопроводности в сравнении с другими материалами для теплоизоляции (не выше 0,019-0,025 Вт/м К°).

  3. Высокая прочность.

    Прочность на сжатие не менее 0,2 МПа

  4. Долговечность.

    Материал обладает высокой влагостойкостью и биохимической устойчивостью, благодаря чему теплоизолционные качества сохраняются на протяжении 25-30 лет.

  5. Практичность.

    Скорлупы ППУ могут быть использованы многократно.

  6. Технологичность и легкость монтажа.

    Легкость скорлуп ППУ позволяет производить монтаж с высокой скоростью, с применением простого инструмента.

  7. Экологичность.

    пенополиуретан не выделяет в окружающую среду токсичные вещества.

  8. Влагостойкость.

    Скорлупы ППУ имеют закрыто-ячеистую поверхность, покрытую тонкой «коркой», препятствующей проникновению влаги. Водопоглощение за 24 часа по объему составляет не более 1,5%.

  9. Биохимическая устойчивость.

    Пенополиуретановые скорлупы обладают устойчивостью к действиям химических и биологических факторов:

    • к растворителям и щелочам;
    • к воздействию масел и бензина;
    • к поражению грибком и гниению;
    • к умеренно-кислой среде.
  10. Экономичность.

    Срок эксплуатации скорлуп ППУ более 25 лет и теплоизоляция не нуждается в постоянном ремонте.

ОБСЛЕДОВАНИЕ ТЕПЛОТРАССЫ ТЕПЛОВИЗОРОМ

ppu-skorlupy-11

При применении скорлуп ППУ, изготовленных ОАО «РИАТ», вы можете существенно сэкономить средства, за счет снижения потерь энергии во время эксплуатации трубопроводов.

Фотографии, выполненные тепловизором, свидетельствуют о значительном снижении теплопотерь на трубопроводах, изолированных скорлупами ППУ.

Благодаря долговечности материала (срок эксплуатации ППУ скорлуп может составлять более 25 лет) снижаются затраты на замену теплоизоляции. Это позволяет существенно экономить по сравнению с применением традиционных утеплителей, срок службы которых значительно меньше.

Если монтаж защиты от ультрафиолета был выполнен качественно, то за время службы теплоизоляционные свойства не ухудшаются.

Также нет необходимости в ремонте ППУ теплоизоляции, в отличие от теплоизоляции минеральной ватой.
