О термопанелях


1. О термопанелях.

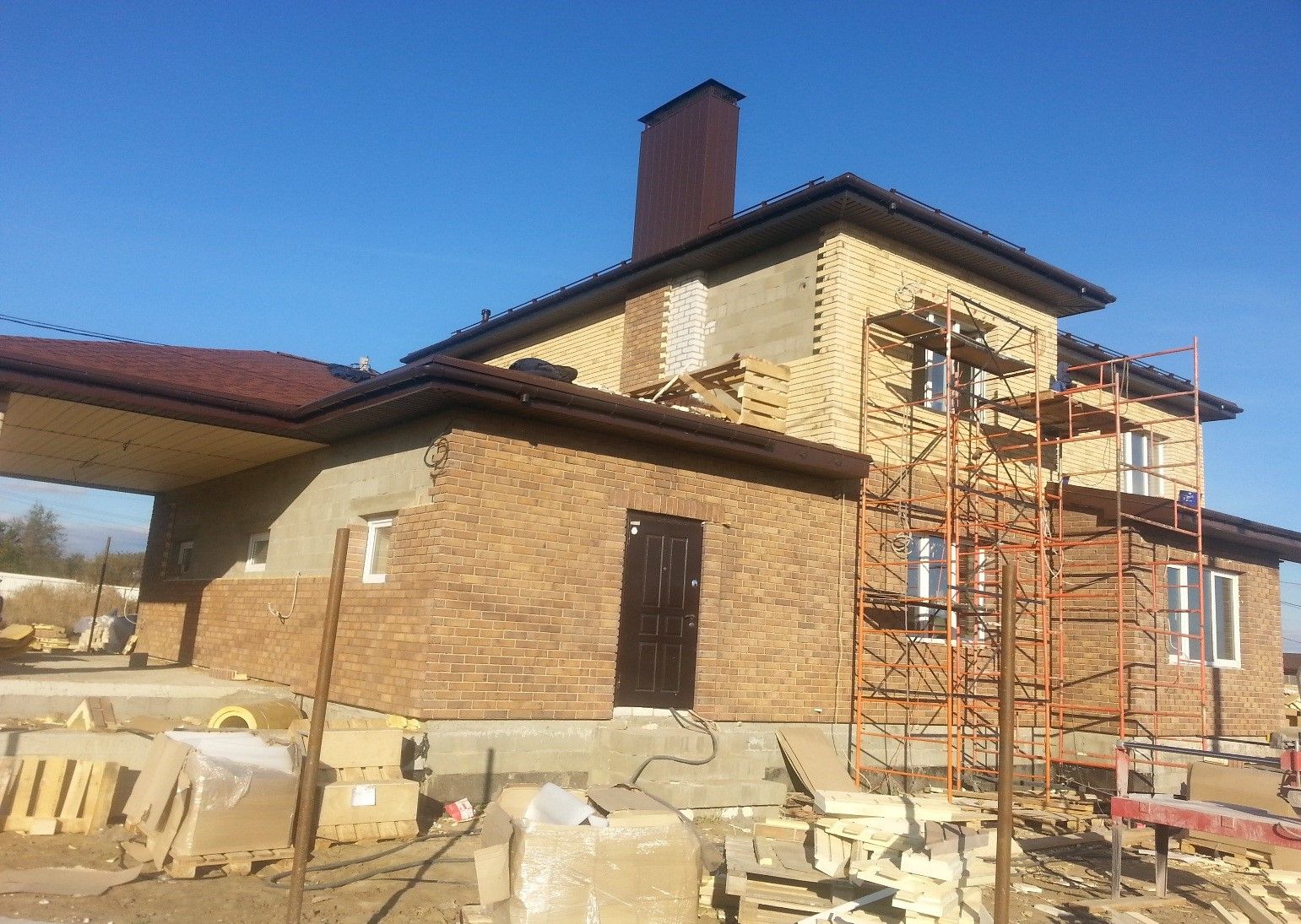

Термопанели предназначены для снижения тепловых потерь жилых, общественных, промышленных зданий и сооружений за счет применения современного эффективного утеплителя - жесткого ППУ, имеющего один из самых низких коэффициентов теплопроводности (0,025-0,03 Вт/м.К).

Фасад здания, утепленный термопанелями, приобретает декоративную отделку в виде имитации кирпичной кладки. Учитывая очень широкую гамму фактур и цветов облицовочной плитки, а также возможность комбинирования их с любыми другими отделочными материалами, фасаду здания можно придать внешний вид на любой вкус Заказчика.

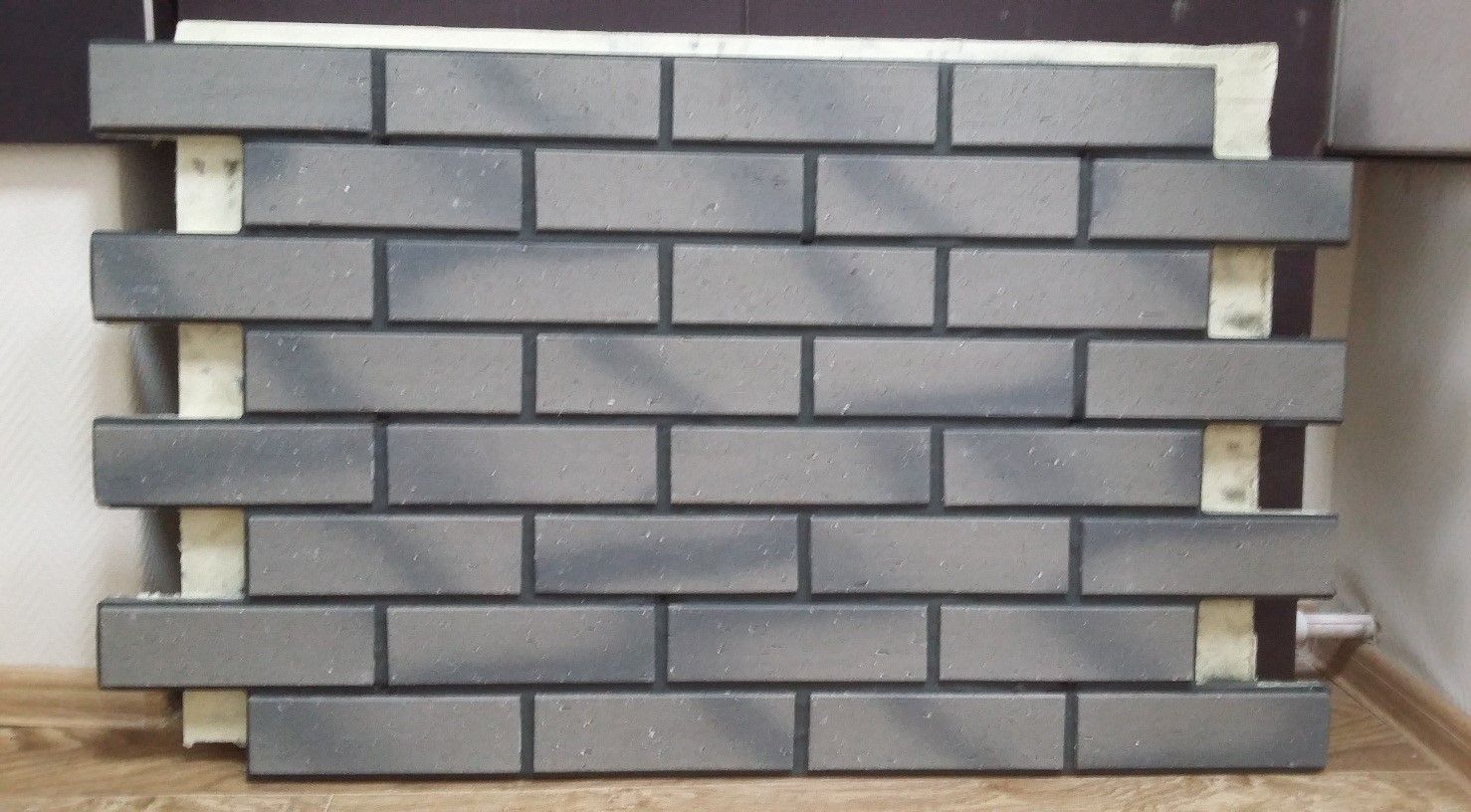

Термопанели ППУ представляют собой отдельные элементы цельной конструкции фасада здания, которые служат для утепления здания с одновременным оформлением дизайна его внешнего фасада.

Термопанели изготовлены из жесткого утеплителя и имеют отделку с внешней стороны облицовочными материалами (фасадной плиткой). Жесткий утеплитель является основой для крепления к нему с внешней стороны фасадной плитки, впаянной в утеплитель (ППУ) в процессе производства.

В качестве облицовочной фасадной плитки, формирующей внешний вид здания, используются:

клинкерная плитка;
полимерпесчаная плитка;
керамогранит.

Поэтому, после утепления здания термопанелями, его фасад принимает вид кирпичной кладки, сформированный фасадной плиткой.

В конструкции термопанелей предусмотрены специальные замки (в виде строительной четверти), обеспечивающие соединения их друг с другом без образования сквозных щелей.

При изготовлении термопанелей из жесткого ППУ, без применения ЭППС, для обеспечения сохранения их геометрии, на её тыльной стороне используют жесткую подложку. В качестве подложки могут выступать лист СМЛ, ОСП-3 и др. материалы. Лист жесткой подложки, так же, как и облицовочная плитка, впаян в ППУ в процессе производства, что препятствует появлению деформации термопанели, которая может возникнуть от внутренних напряжений, иногда возникающих в ППУ в процессе формования.

Применение песчаной смеси различных цветов позволяет получать цветные швы, обеспечивающие красивое сочетание цвета клинкерной плитки и межплиточного шва. Применение таких смесей позволяет уйти от затирки межплиточных швов, позволяя производить затирку только мест соединения термопанелей и точек их крепления.

2. Виды и варианты исполнений термопанелей производства ОАО «РИАТ».

2.1. Виды термопанелей:

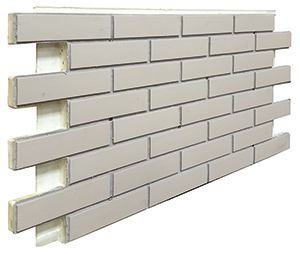

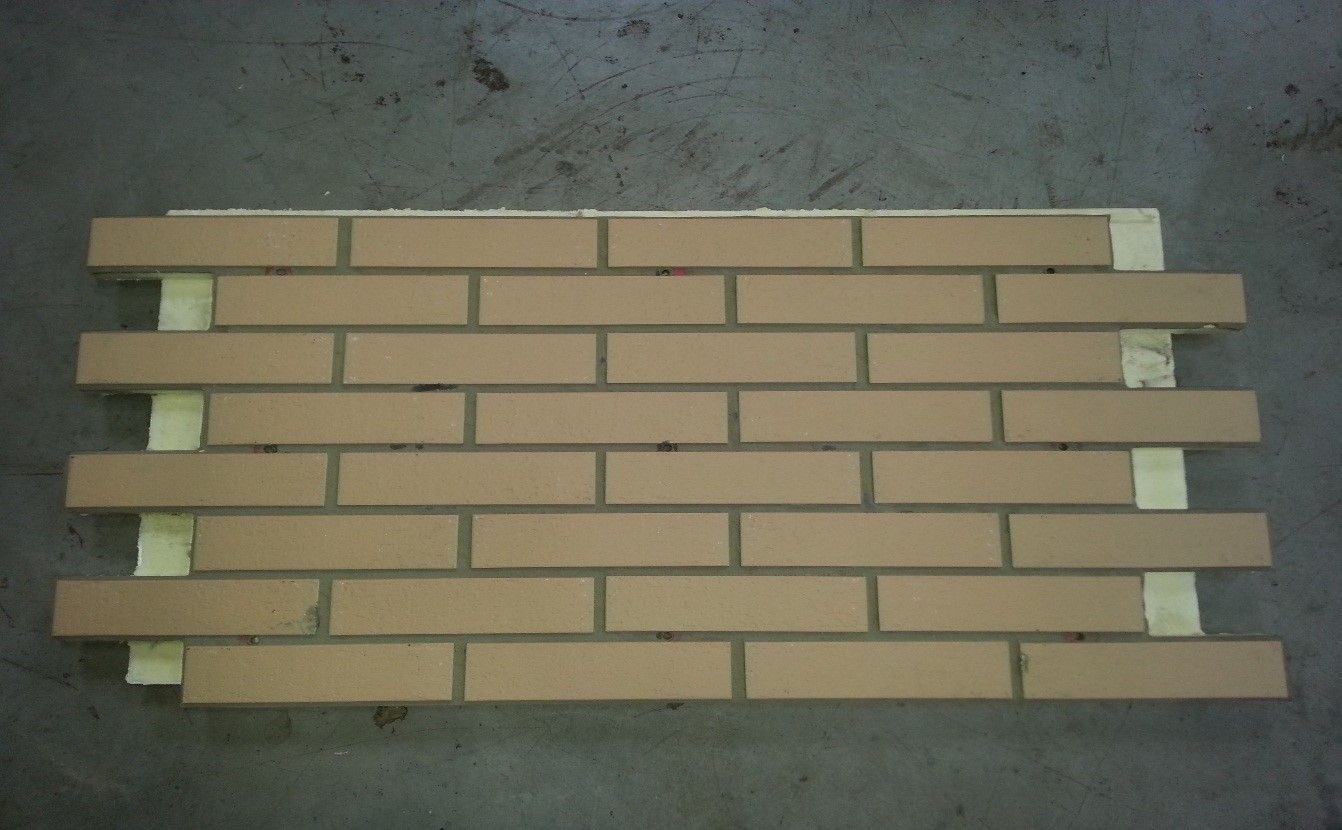

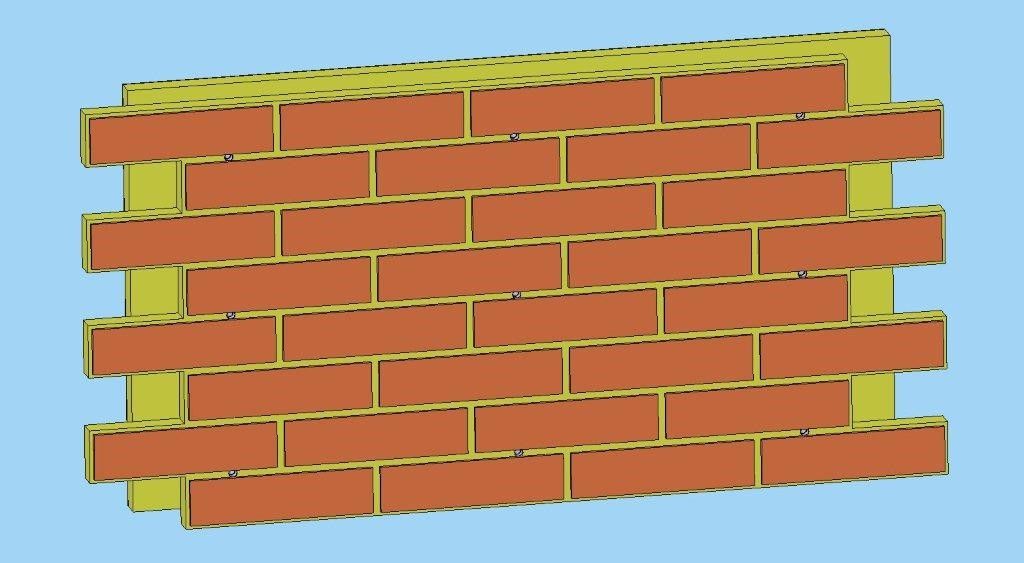

Рядовые термопанели – формируют плоскость фасада здания с утеплителем ППУ (либо комбинированный - ППУ + ЭППС).

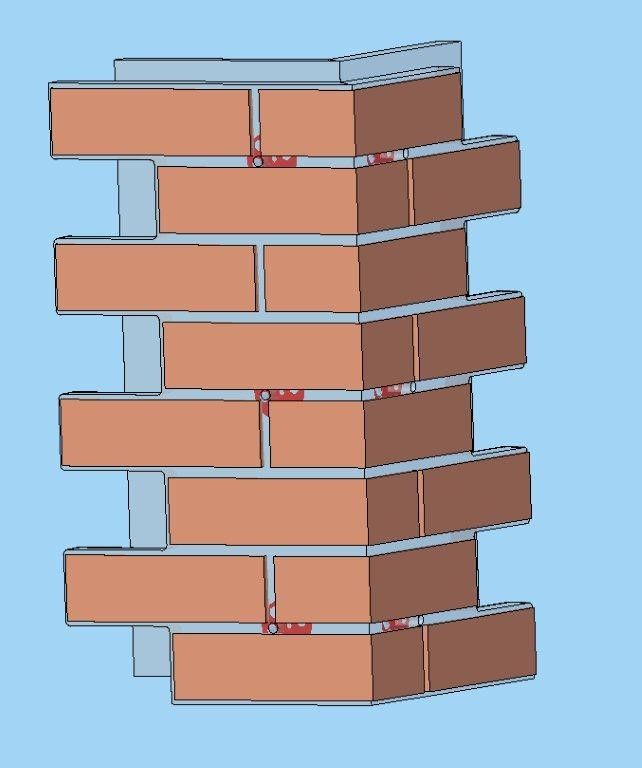

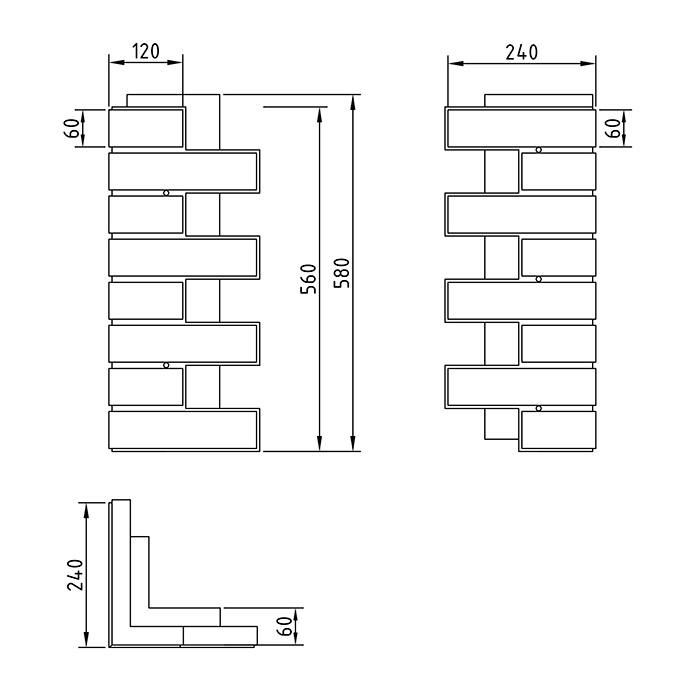

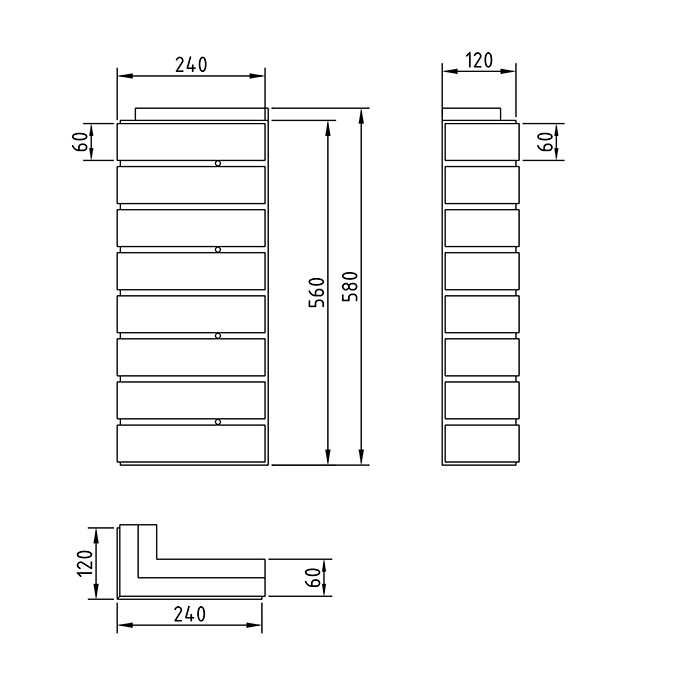

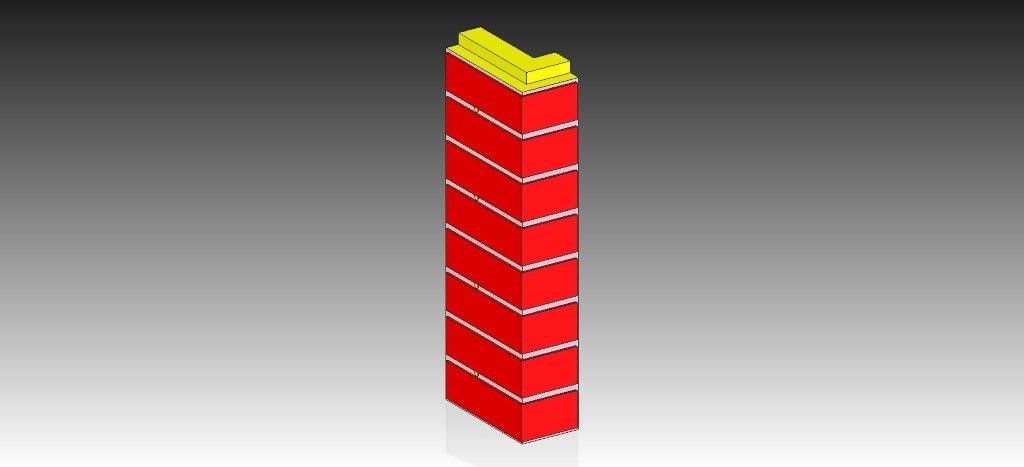

Угловые термопанели – формируют наружные углы здания.
Угловые доборные термопанели – формируют откосы проемов (окна, двери, проемы для ворот) здания.

2.2. Варианты исполнения термопанелей:

  • По виду применяемого утеплителя:
    • с ППУ;
    • комбинированные (ППУ + ЭППС).
  • По фактуре лицевой стороны плитки:
    • с плиткой, имеющей ровную поверхность;
    • с плиткой, имеющей неровную (вид колотого кирпича или др.) поверхность.
  • По виду применяемой плитки:
    • с клинкерной плиткой размером:
      • а) 240 х 60 х 7-14 мм;
      • б) 240 х 71 х 7-14 мм.
    • c полимерпесчаной плиткой размером:
      • а) 240 х 60 х 15 мм;
      • б) 240 х 71 х 15 мм.

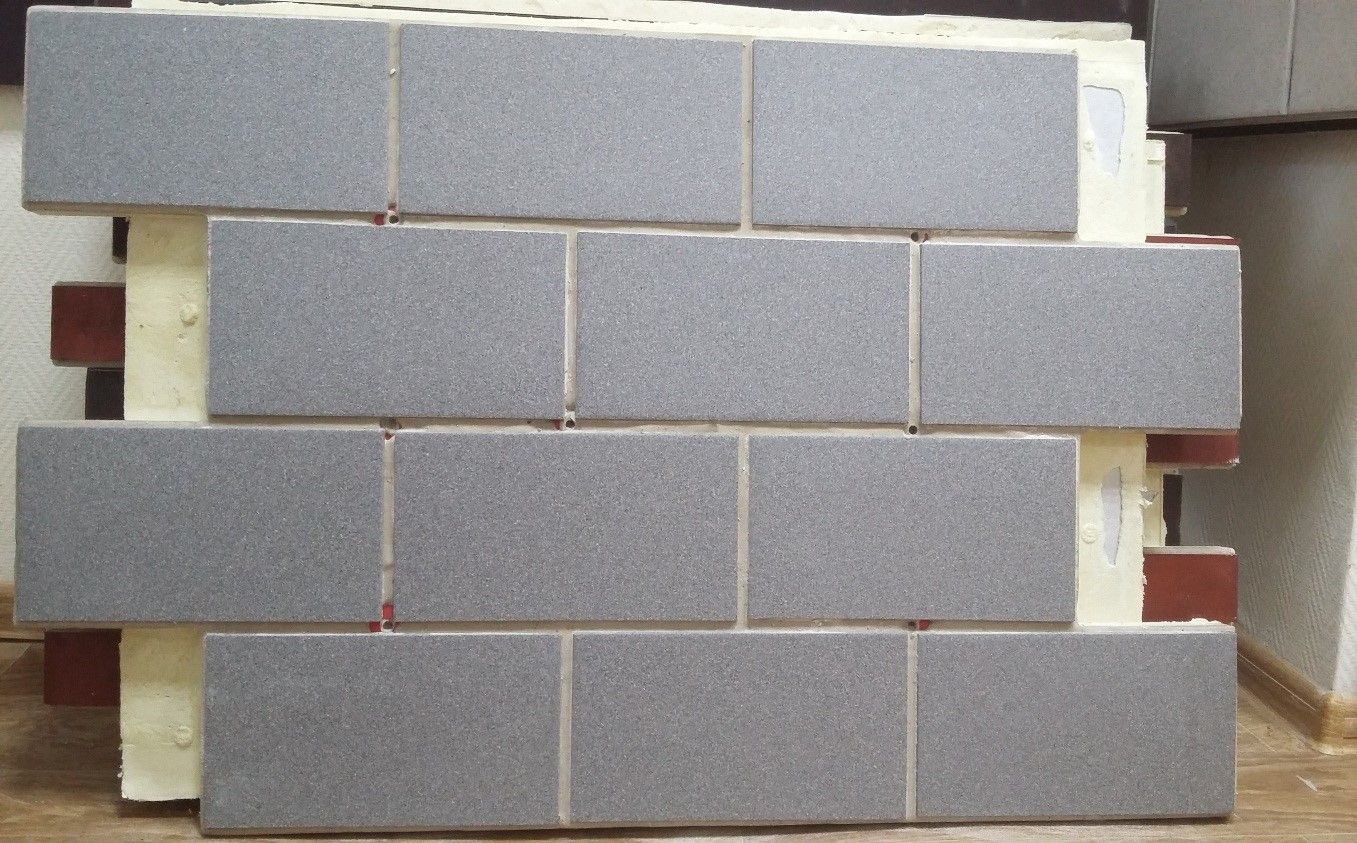

    • с керамогранитной плиткой размером:
      • 300 х 150 х 10 мм.

Толщина фасадной плитки, используемой при изготовлении термопанелей, находится в пределах 7-15 мм. При этом необходимо помнить, что при применении в термопанелях клинкерной плитки толщиной 7 мм., глубина межплиточного шва получается небольшой, что в последующем затрудняет процесс выполнения затирки швов. Поэтому термопанели с такой плиткой предпочтительно заказывать со швами, выполненными с помощью специальной цветной песчаной смесью, которые после монтажа не требуют затирки. Применение плитки больших толщин сильно увеличивает вес термопанелей, что повышает нагрузку на фундамент и соответственно – на крепеж.

4. Монтаж термопанелей.

Для крепления термопанелей внутри их конструкций предусмотрены специальные пластмассовые закладные, обеспечивающие прижатие термопанелей к стене или обрешетке (в случае её наличия) с требуемым моментом затяжки. Термопанель крепится к фасаду здания дюбель – гвоздями через центральные отверстия этих закладных.

Процесс монтажа осуществляется следующим образом: термопанель выставляется на фасаде здания в требуемой плоскости, через отверстия, предназначенные для её крепления, перфоратором сверлятся отверстия в стене.

Далее в эти отверстия вставляются пластмассовые дюбеля, и в них вкручиваются саморезы с потайной головкой. В случае если между термопанелью и стеной фасада есть пустое пространство, то после засверливания отверстий в стене, до вставления в них дюбелей, возможно впрыскивание в них монтажной пены. Впрыснутая в отверстия монтажная пена, при затвердевании, создает жесткую прокладку между термопанелью и стеной фасада здания и дополнительно приклеивает термопанель к стене. Полное заполнение всего пространства между термопанелью и стеной монтажной пеной не допускается.

Для выдержки вертикальной плоскости в процессе монтажа термопанелей используются прокладки из ППУ высокой плотности. Для этого изготавливается брус размерами 100 х 100 х 1500 мм. из жесткого ППУ плотностью 100 – 120 кг/м.куб., из которого нарезаются прокладки требуемой толщины. Эти прокладки устанавливают на местах соединения термопанелей, обеспечивая требуемое расположение термопанелей относительно стены.

После монтажа термопанелей места их стыковки запениваются монтажной пеной. Пена заполняет технологические полости на стыках термопанелей (специально предназначенные для этих целей), обеспечивая склейку термопанелей и ликвидацию щелей на местах их соединений.

5. Фасадная теплоизоляционная система ОАО РИАТ.

предназначена для повышения тепловой защиты жилых, общественных, промышленных зданий и сооружений за счет применения современного эффективного утеплителя - жесткого пенополиуретана (ППУ).

Утепляя фасад здания, одновременно производится его декоративная отделка, с приданием внешнему виду имитации кирпичной кладки.

В конструкцию термопанели входит:

  • утеплитель - жесткий ППУ;
  • облицовочная плитка (керамическая, полимер-песчаная, клинкерная и др.);
  • закладные элементы для осуществления монтажа.
  • Облицовочная плитка, впаянная в термопанель с внешней стороны придает фасаду вид кирпичной кладки, выполненной в различной цветовой гамме и фактуре.
  • Термопанели крепятся к стенам при помощи дюбелей, через специально предназначенные в них для этих целей отверстия.
  • Завершающим этапом монтажа является затирка швов мест стыка панелей специальным составом, которая придает фасаду законченный вид.
  • Термопанели ППУ можно с легкостью комбинировать с любыми видами облицовки фасада, воплощая самые смелые замыслы дизайнеров и архитекторов.

Что дает использование ППУ термопанелей?

termopanel-3

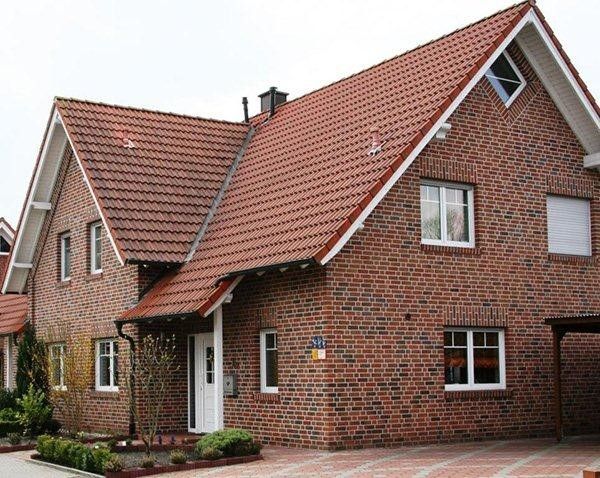

Дом, утепленный термопанелями ОАО «РИАТ», позволяет создать благоприятный климат для проживания и значительно снизить расходы, связанные с его обогревом в зимнее время года .

Применение различных видов облицовочной плитки с огромным многообразием цветовой гаммы и фактур, позволяет создать законченный образ фасада, на любой вкус и бюджет заказчика.

Фасадные и цокольные термопанели

В качестве облицовки ППУ может использоваться клинкерная, полимерно-песчаная или керамогранитная плитка.

Характеристики термопанелей ППУ, производимых ОАО «РИАТ»
Свойства термопанелей ППУ
№п/п Наименование показателя Фактические данные
1 Плотность, кг/м3 45 – 60
2 Температурный режим применения, град.цельсия От — 60 до +120
3 К воздействию микроорганизмов и агрессивных сред Устойчивы
4 Долговечность при применении в качестве отделки фасадов, лет Более 50
5 Морозоустойчивость, циклов Более 300
6 Прочность на сжатие при 10% деформации, МПа Не менее 0,2
7 Водопоглощение за 24 часа, по объему, % Не более 2
8 Группа горючести Г1
9 Разрушающая нагрузка при изгибе, МПа Не менее 0,3
10 Коэффициент сопротивления теплопередаче (Ro) 1,66

Клинкерная плитка

Клинкерная плитка относится к классическим материалам для отделки и украшения зданий. Сегодня для создания элегантного эффектного фасада не обязательно использовать клинкерный кирпич. Альтернативой ему может стать фасадная клинкерная плитка.

Производство клинкерной плитки

Технология производства клинкерной плитки включает в себя этапы:

  • формование заготовки из высококачественной глины методом экструзии;
  • ангобирование – нанесение цветной пасты из глины;
  • обжиг при высокой температуре (1100-1300 °С) – получают плитку с высокоплотной однородной структурой.
Характеристики клинкерной плитки
  • Низкое водопоглощение 1,0-2,0%.

    Это свойство позволяет выдерживать агрессивное воздействие внешних факторов и погодных явлений.

    Для сравнения: клинкерный кирпич имеет показатель водопоглощеня равный 15%.

  • Морозостойкость.

    Клинкерная плитка немецкого производства обладает высшим классом морозостойкости F2. Этот класс соответствует 100 циклам оттаивания-замораживания. Плитка с такой морозостойкостью устойчива к перепадам температур и резкой смены погоды. Это продлевая срок эксплуатации и снижает затраты на ремонт фасада.

    Классификация морозостойкости:
    • F0 – клинкер для внутренних работ;
    • F1 – внутренние работы и ограниченные внешние;
    • F2 – клинкер для внешних работ без ограничений.
  • Устойчивость к загрязнениям.

    Клинкерная плитка не имеет абсорбирующей поверхности поэтому не боится грязи.

Образцы плитки

Клинкерная плитка HOUSON

Серия DS 240*60*7

houson-1

DS 62904
Размер 240х60х7 мм
Серия Kiln Changes Stone

houson-2

DS 62901
Размер 240х60х7 мм
Kiln Changes Stone

houson-3

DS 62902
Размер 240х60х7 мм
Kiln Changes Stone

houson-5

DS 62903
Размер 240х60х7 мм
Серия Kiln Changes Stone

Серия LM 240*60*7

houson-6

LM26207
Размер 240х60х7 мм
Split Tiles

houson-7

LM 26209
Размер 240х60х7 мм
Split Tiles

houson-8

LM 26203
Размер 240х60х7 мм
Split Tiles

houson-9

LM 26253
Размер 240х60х7 мм
Split Tiles

houson-10

LM 26261
Размер 240х60х7 мм
Split Tiles

houson-11

LM26263
Размер 240х60х7 мм
Split Tiles

houson-12

LM26218
Размер 240х60х7 мм
Split Tiles

houson-13

LM26204
Размер 240х60х7 мм
Split Tiles

houson-14

LM26205
Размер 240х60х7 мм
Split Tiles

houson-15

LM26208
Размер 240х60х7 мм
Split Tiles

houson-16

LM26291
Размер 240х60х7 мм
Split Tiles

houson-17

LM26292
Размер 240х60х7 мм
Split Tiles

houson-18

LM26294
Размер 240х60х7 мм
Split Tiles

houson-19

LM 26262
Размер 240х60х7 мм


Серия TP 240*60*8
houson-20

ТР6901
Размер 240х60х8 мм
Yaobian Tiles

houson-21

ТР6902
Размер 240х60х8 мм
Yaobian Tiles

houson-22

ТР6903
Размер 240х60х8 мм
Yaobian Tiles

houson-23

ТР6906
Размер 240х60х8 мм
Yaobian Tiles

houson-24

ТР6909
Размер 240х60х8 мм
Yaobian Tiles

Серия D 240*60*9
houson-25

D64808
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-26

D64814
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-27

D64815
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-28

D64821
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-29

D64841
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-30

D64842
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-31

D64843
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-32

D64844
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-33

D64845
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-34

D64846
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-35

D64853
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-36

D64863
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-37

D64870
Размер 240х60х9 мм
Серия Pink Clouds Stone

houson-38

D64873
Размер 240х60х9 мм
Серия Pink Clouds Stone

Серия D 240*60*10
houson-39

D67A52
Размер 240х60х10 мм
Серия Handmade Brik

houson-40

D67A09
Размер 240х60х10 мм
Серия Handmade Brik

houson-41

D67A63
Размер 240х60х10 мм
Серия Handmade Brik

houson-42

D67A05
Размер 240х60х10 мм
Серия Handmade Brik

Серия PK 240*60*14
houson-43

PK64271
Размер 240х60х14 мм
Split Rock Tiles

houson-44

PK64272
Размер 240х60х14 мм
Split Rock Tiles

houson-45

PK64276
Размер 240х60х14 мм
Split Rock Tiles

houson-46

PK64278
Размер 240х60х14 мм
Split Rock Tiles

houson-47

PK64503
Размер 240х60х14 мм
Split Rock Tiles

houson-48

PK64510
Размер 240х60х14 мм
Split Rock Tiles

houson-49

PK64511
Размер 240х60х14 мм
Split Rock Tiles

houson-50

PK64516
Размер 240х60х14 мм
Split Rock Tiles

houson-51

PK64521
Размер 240х60х14 мм
Split Rock Tiles

houson-52

PK64508
Размер 240х60х14 мм
Split Rock Tiles

houson-53

PK64522
Размер 240х60х14 мм
Split Rock Tiles

houson-54

PK64527
Размер 240х60х14 мм
Split Rock Tiles

houson-55

PK64562
Размер 240х60х14 мм
Split Rock Tiles

houson-56

PK64553
Размер 240х60х14 мм
Split Rock Tiles

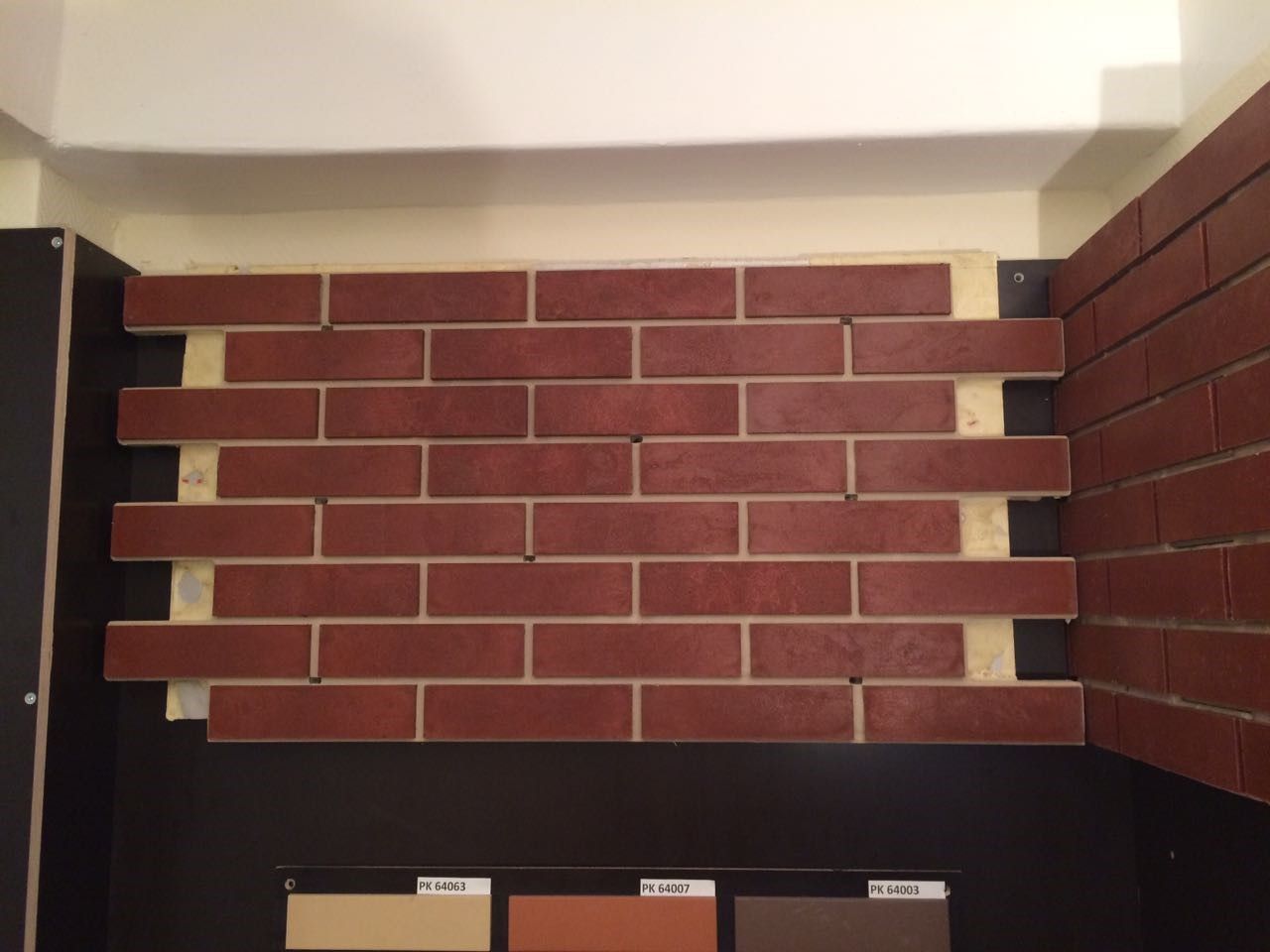

Серия PK 240*60*9

houson-57

PK64003
Размер 240х60х9 мм
Split Rock Tiles

houson-58

PK64007
Размер 240х60х9 мм
Split Rock Tiles

houson-59

PK64009
Размер 240х60х9 мм
Split Rock Tiles

houson-60

PK64053
Размер 240х60х9 мм
Split Rock Tiles

houson-61

PK64063
Размер 240х60х9 мм
Split Rock Tiles

houson-62

PK64064
Размер 240х60х9 мм
Split Rock Tiles

Серия D 240*60*8
houson-63

D63451
Размер 240х60х8 мм
Line Tiles

houson-64

D63452
Размер 240х60х8 мм
Line Tiles

houson-65

D63453
Размер 240х60х8 мм
Line Tiles

houson-66

D63461
Размер 240х60х8 мм
Line Tiles

houson-67

D63462
Размер 240х60х8 мм
Line Tiles

houson-68

D63463
Размер 240х60х8 мм
Line Tiles

houson-69

D63469
Размер 240х60х8 мм
Line Tiles

houson-70

D63470
Размер 240х60х8 мм
Line Tiles

houson-71

D63471
Размер 240х60х8 мм
Line Tiles

Серия D 240*60*10
houson-72

D63203
Размер 240х60х10 мм
Hill Tiles

houson-73

D63213
Размер 240х60х10 мм
Hill Tiles

houson-74

D63214
Размер 240х60х10 мм
Hill Tiles

houson-75

D63215
Размер 240х60х10 мм
Hill Tiles

houson-76

D63228
Размер 240х60х10 мм
Hill Tiles

houson-77

D63251
Размер 240х60х10 мм
Hill Tiles

houson-78

D63252
Размер 240х60х10 мм
Hill Tiles

houson-79

D63253
Размер 240х60х10 мм
Hill Tiles

houson-80

D63261
Размер 240х60х10 мм
Hill Tiles

houson-81

D63262
Размер 240х60х10 мм
Hill Tiles

houson-82

D63201
Размер 240х60х10 мм
Hill Tiles

houson-83

D63263
Размер 240х60х10 мм
Hill Tiles

houson-84

D63266
Размер 240х60х10 мм
Hill Tiles

houson-85

D63270
Размер 240х60х10 мм
Hill Tiles

houson-86

D63273
Размер 240х60х10 мм
Hill Tiles



Клинкерная плитка ABC-Klinkergruppe

СЕРИЯ NF 240*71*8

Rotbunt-str

Rotbunt str.
Bronze-Weinrot

Bronze Weinrot
ABC-Klinkergruppe-2

Feuerland Rotbunt
Kitzbühel

Kitzbühel
Kupfer

Kupfer
Mangan

Mangan
Naturbrand

Naturbrand
Rotbunt-besandet

Rotbunt besandet
Salzburg

Salzburg
Sandstein

Sandstein

СЕРИЯ NF 240*71*7

Alaska-Beige-genarbt

«Alaska» Beige genarbt
Alaska»-Braun

«Alaska» Braun
«Alaska»-Braun-genarbt

«Alaska» Braun genarbt
«Alaska»-Beige

«Alaska» Beige

Клинкерная плитка ADW Klinker

СЕРИЯ 240*71*8

Aipetri

«Aipetri
Livadia

Livadia
Yalta

Yalta
Feodosia

Feodosia
Feodosia

Sevastopol

Полимерно-песчаная

Высокопрочная и долговечная полимерно-песчаная плитка стремительно завоевывает рынок. Она во многом превосходит изделия из других материалов – глиняные и бетонные, сочетая в себе оптимальную цену и высокие эксплуатационные свойства

Производство полимерно-песчаной плитки

Для производства полимерно-песчаной плитки в качестве сырья используют два основных компонента – песок 75% и полимеры 25%. Для получения более привлекательного вида и разнообразия в состав вводят красящие пигменты. Полимерно-песчаная фасадная плитка производится в размерах 240х60х11и 240х71х11 мм.

Характеристики полимерно-песчаной плитки
  • Долговечность (перепады температур от -60°С до +90°С)
  • Морозостойкость плитки составляет от 200 до 500 циклов;
  • Низкая степень влагопоглащения – 0,03-0,15%;
  • Устойчивость к выцветанию и воздействию осадков, ветра;
  • Устойчивость к загрязнениям
  • Прочность изделия снижает возможность физической деформации.

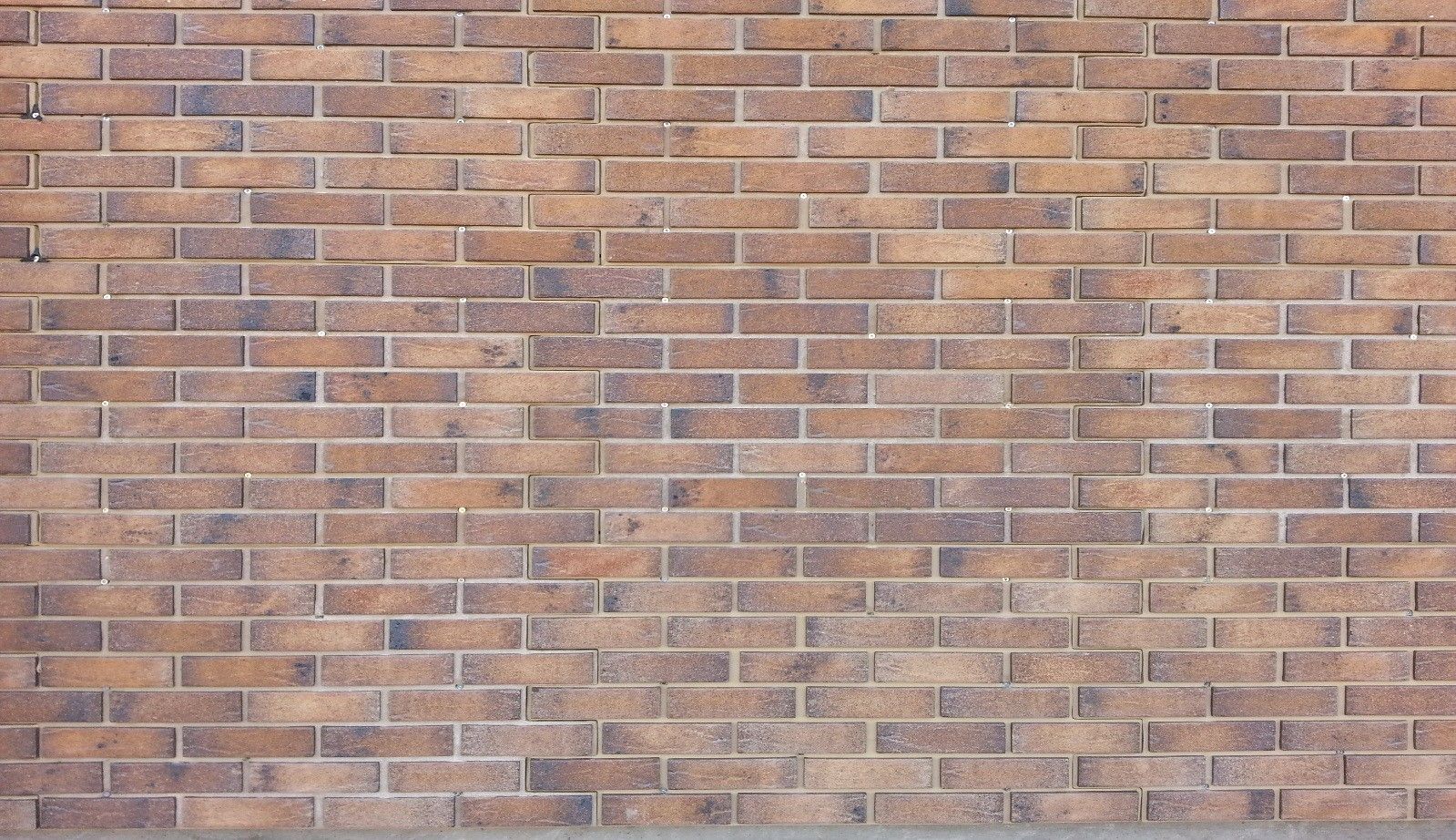

Образцы плитки

Шоколад

Красный кирпич

Керамогранитная плитка

Керамогранит сегодня является одним из самых красивых и востребованных стройматериалов в своем классе. Керамогранит представляет собой гармоничное сочетание лучших качеств природного гранита, керамики и фарфора. Это красивый прочный материал с великолепными потребительскими характеристиками.

Состав и производство

Керамогранит изготавливается из смеси сортов белой глины, кварцевого песка, шпата и различных красителей.

Процесс производства состоит из следующих этапов:

  1. Этап первый – формирование плитки из подготовленной массы и последующее прессование при помощи гидравлических прессов под давлением 5 центнеров на 1 квадратный сантиметр.
  2. Этап второй – обжиг при температуре 1300С. На этом этапе сырье спекается, образуя твердый прочный материал.
Характеристики
  • высокая прочность – постепенное нагревание до высоких температур и сильная прессовка ликвидируют мельчайшие пустоты и поры, позволяя получить феноменально твердый материал;
  • стойкость к истиранию;
  • низкое водопоглощение – точнее сказать, водопоглощение керамогранита практически отсутствует (всего 0,05%);
  • высокая морозоустойчивость – выдерживает температуру до -50С;
  • длительные сроки эксплуатации;
  • приятный внешний вид.
Образцы плитки

Шоколад

Cветло-серый

Cветло-бежевый

Последовательность монтажа термопанелей РИАТ

  1. Проверка геометрии фасада.

    Если поверхности ровные, то Термопанели крепятся непосредственно к внешней стене. При необходимости провести обрешётку стен.

  2. Установка горизонта» - горизонтальной линии вдоль здания.

    По этой линии к цоколю монтируется металлический уголок 25-30 мм. Возможно выстраивание горизонта по выступающему цоколю.

  3. Монтаж термопанелей.

    Начинают монтаж от угла и продолжается рядами вокруг дома снизу вверх. Первый ряд панелей опирается на выставленный по уровню металлический уголок или цоколь.

  4. Резка термопанелей.

    Клинкер режется алмазным диском, затем ножовкой распиливается теплоизоляция из пенополиуретана. Углы 90° получают подрезом торцов двух термопанелей под углом 45°. Места крепления фасадной термопанели к стене обозначены на панели металлическими профилями. Облицовочная панель прикладывается на место установки и сквозь металлический профиль сверлится отверстие в стене.

  5. Крепление клинкерной фасадной термопанели к несущей стене.

    Крепление выполняют с помощью дюбель – гвоздей ø10мм. Длинна дюбеля или самореза должна быть достаточной для закрепления фасадной панели к несущей стене (не менее 120 мм).

  6. Регулирование вертикальности кладки.

    Регулировку проводят, подкладывая прокладки из пенополиуретана под облицовочную панель.

  7. Проверка горизонтального уровня.

    Необходимо проверять уровень после укладки каждого уровня панелей.

  8. Заливка монтажной пены.

    Выполняют при монтаже на обрешётку. Монтажную пену заливают в промежуток между первым рядом термопанелей и стеной.

  9. Затирка швов.

    Швы затираются (расшиваются) морозостойкой затиркой для широких швов с пластификатором. Если температура ниже чем 3 градуса, то вместо воды следует использовать специальный состав.

Инструменты и материалы для монтажа термопанелей

Инструменты для монтажа термопанелей

  • Уровень
  • Перфоратор
  • Углошлифовальная машина с алмазным диском
  • Ножовка по дереву
  • Шуруповёрт
  • Нож
  • Шпатель
  • Инструмент для расшивки и затирки

материалы для монтажа термопанелей

  • Дюбель-гвоздь для сквозного монтажа (с потайной головкой без воротника) или саморез ø10 мм (Расход: 16 шт. на м² поверхности) СНиП 2.01.07-85;
  • Уголок алюминиевый или оцинкованный 25-30 мм (по длине периметра дома);
  • Затирка для швов между клинкерными плитками (расход: 1,5-2 кг на м² поверхности) -эластичная цементная смесь для затирки швов шириной от 4-х до 16 мм, применяется для цветного заполнения швов между настенными и напольными покрытиями, выполненных из керамических плиток (кафель, терракота, клинкер, грес), плиток из естественного камня (мрамор, гранит). В затирке для широких швов применяется более крупная цементная крошка, чем при производстве затирки для узких швов, и поэтому она более пористая. Производители: Quick-mix, SOPRO, KESTO, ATLAS, MAPAIю
  • Монтажная пена с небольшим расширением.

Наши объекты

Полезные материалы:

Что такое пенополиуретан (ППУ)

История открытия ППУ

Компоненты и составляющие ППУ

Химия ППУ

Физика ППУ

Виды ППУ

Сравнительные характеристики ППУ

Свидетельства и сертификаты
